Alta eficiencia, buena fiabilidad, centro de mecanizado vertical / fresadora cnc
Descripción de las funciones de la máquina:
Centros de mecanizado verticales de tipo C / fresadoras cnc con guías deslizantes rectangulares en tres ejes
VMC significa centro de mecanizado con cargador; MVC para fresadora CNC sin cargador

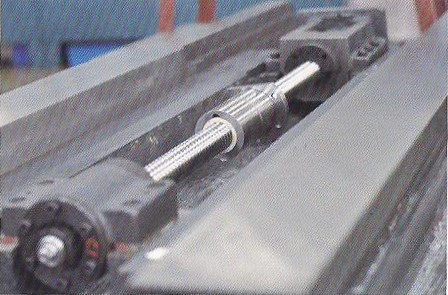

L representa guías lineales en dos ejes

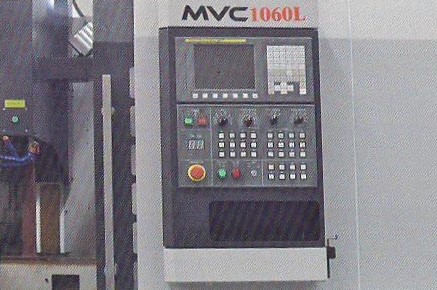

Sistemas de control opcionales FANUC, GSK, KND, HNC, SIEMENS, MITSUBISHI
| DETALLES TECNICOS |
| |
Unidades |
GTOVMC1690
GTOMVC1690 |
GTOVMC1890
GTOMVC1890 |
GTOVMC650L
GTOMVC650L |
GTOVMC850L
GTOMVC850L |
GTOVMC1060L
GTOMVC1060L |
GTOVMC650
GTOMVC650 |
GTOVMC850B
GTOMVC850B |
GTOVMC1060B
GTOVMC1060B |
GTOVMC1270
GTOMVC1270 |
GTOVMC1370
GTOMVC1370 |
GTOVMC1580
GTOMVC1580 |
| Area de la tabla |
mm |
900x1800 |
900x2000 |
500x800 |
500x1000 |
600x1300 |
420x800 |
500x1050 |
600x1300 |
700x1360 |
710x1400 |
800x1700 |
| Carga admisible |
kg |
1600 |
1800 |
350 |
450 |
600 |
600 |
600 |
800 |
1000 |
1000 |
1500 |
| Recorrido (X/Y/Z) |
mm |
1600/900/680 |
1800/900/680 |
600/500/500 |
800/500/500 |
1000/600/600 |
650/400/480 |
800/500/550 |
1000/600/600 |
1200/700/600 |
1300/700/650 |
1500/800/700 |
| Velocidad de movimiento rápido (X/Y/Z) |
m/min |
16/16/12 |
16/16/12 |
24/24/15 |
24/24/15 |
20/20/15 |
12/12/10 |
16/16/12 |
16/16/12 |
16/16/12 |
16/16/12 |
16/16/12 |
| Agujero conico del husillo |
No. |
BT 50 |
BT 50 |
BT 40 |
BT 40 |
BT 40 |
BT 40 |
BT 40 |
BT 40 |
BT 50 |
BT 50 |
BT 50 |
| Eje de velocidad |
r/min |
7000 |
7000 |
8000 |
8000 |
8000 |
8000 |
8000 |
8000 |
7000 |
7000 |
7000 |
| Potencia del motor del husillo |
kW |
18.5/22 |
18.5/22 |
7.5/11 |
7.5/11 |
7.5/11 |
7.5/11
|
7.5/11 |
7.5/11 |
11/15 |
11/15 |
11/15 |

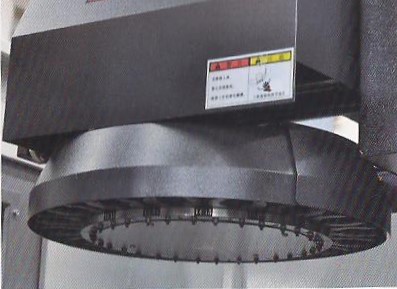

| Capacidad ATC |
pcs |
16/20/24 |
16/20/24 |
16/20/24 |
16/20/24 |
16/20/24 |
16/20/24
|
16/20/24 |
16/20/24 |
16/20/24 |
16/20/24 |
16/20/24 |
| ACCESORIOS INCLUIDOS |
| PLATO PLANO |
| PLATO DE 3 MORDAZAS |
| PLATO DE 4 MORDAZAS |
| PUNTOS FIJOS |
| CAJA DE HERRAMIENTAS |
|
