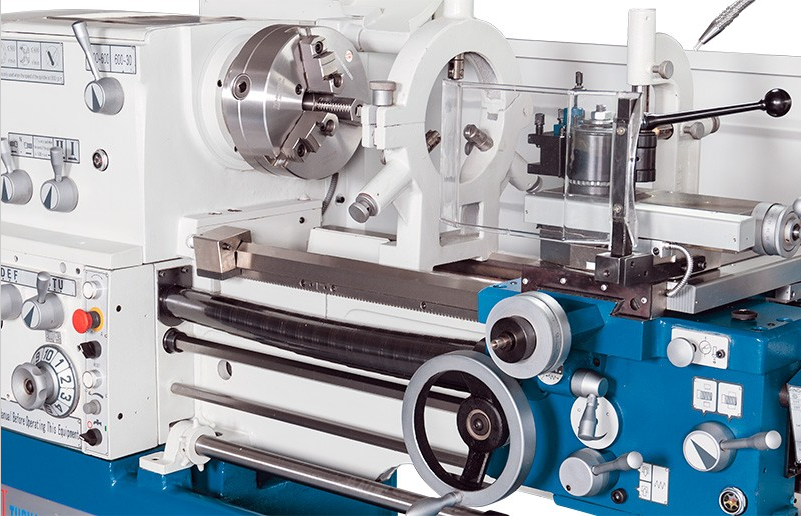

Duradero y económico. Panel de control organizado de manera práctica con disposición ergonómica de las palancas de selección. Montaje del husillo D1-6 Camlock. Plataforma ancha rectificada y endurecida. Cabeza móvil desviada (± 13 mm) para torneado cónico. Gran cantidad de avances de rosca. Puente de separación removible para el maquinado de gran diámetro. Husillo de parada con paradas de recorrido ajustables
Turnado con ajuste de velocidad infinitamente variable:

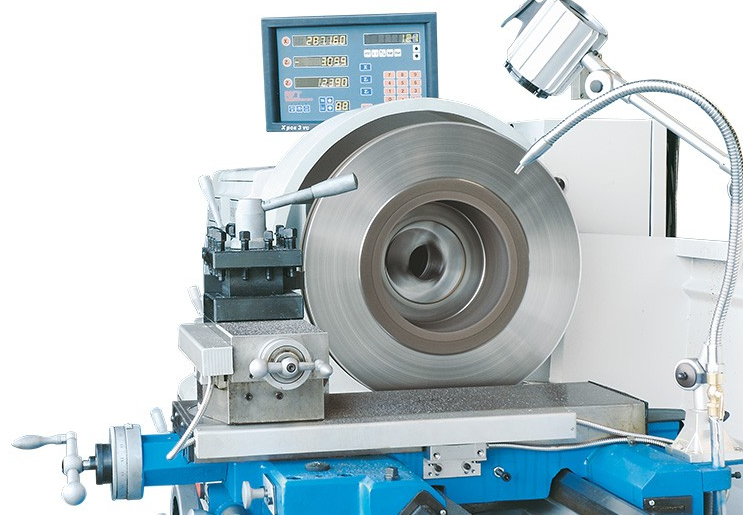

La contramarcha, tecnología de control de primera clase y un potente motor de cabezal permiten un amplio rango de velocidades y alta torsión para un maquinado potente. Funcionamiento muy silencioso a la velocidad máxima del husillo. Velocidad del husillo de variación infinita máx. 3000 rpm. Las amplias características del indicador de posición X.Pos son complementadas por un indicador de velocidad y una función vconst (velocidad constante): Durante la torsión de la placa, la velocidad del husillo se adapta automáticamente al diámetro cambiante de la pieza de trabajo; la velocidad de corte constante en el borde de corte de la herramienta de torneado asegura resultados de torneado superiores con una calidad comparable a los tornos CNC.
indicador de posición de 3 ejes:
Mayor precisión. Tasa de errores más baja. Mayor productividad, lo que resulta en un valioso ahorro de tiempo para una mayor productividad. Indicador fácil de leer. Funciones específicas para el operador. Práctica disposición del teclado. Resolución: 0,01/0,005 mm. Coordenadas predeterminadas. La posición del eje se mantiene cuando se apaga el indicador. C álculo del diseño de orificios circulares. Función de calculadora. Almacenamiento para 10 herramientas. Conmutación radio/diámetro. Conversión mm/pulg.. F ácil expansión y funcionamiento sin necesidad de mantenimiento. Indicador para guía superior (Z0) y guía modular (Z1) separadas y en modo diferencial/acumulativo para tornos.
Área de trabajo
longitud máx. de la pieza de trabajo
diámetro de giro sobre plataforma
diámetro de giro sobre soporte
diámetro de giro sobre el puente de separación
recorrido del eje Z1
longitud del puente de separación
ancho de plataforma
rango de oscilación del carro superior
|
1.500 mm
460 mm
270 mm
690 mm
128 mm
165 mm
300 mm
± 52 °
|
Recorridos
recorrido del eje X |
285 mm |
cabezal
Velocidades de husillo
diám. int. del husillo
montaje de husillo
unión cónica del husillo
|
L 30-600 / H 600-3000 min-1
58 mm
Camlock D1-6
MK 6
|
alimentación
alimentación del eje X
alimentación del eje Z
|
0,014 - 0,784 mm/U
0,031 - 1,7 mm/U
|
cabeza móvil
diámetro del eje hueco de la cabeza móvil
unión cónica de la cabeza móvil
recorrido del eje hueco de la cabeza móvil
ajuste transversal de la cabeza móvil
|
60 mm
MK 4
120 mm
± 13 mm / ± 0.5"
|
roscado
roscado, métrico
roscado, diamétrico
roscado, módulo
roscado, Whitworth
|
(41) 0,1-14 mm
(50) 4-112 DP
(34) 0,1 - 7 mm
(60) 2-112 GPZ
|
capacidad de accionamiento
clasificación del motor de accionamiento principal
voltaje de alimentación
|
7,5 kW
400 V
|
medidas y pesos
dimensiones generales
peso
|
2.750x1.080x1.340 mm
1.970 kg |
Indicador de posición de 3 ejes, mandril de 3 mordazas Ø 250 mm, mandril con placa frontal de 4 mordazas Ø 300 mm, placa frontal Ø 350 mm, , , sistema de enfriamiento, soporte inactivo y fijo, husillo de parada, incluye protector fijo contra salpicaduras (pared), protección del mandril, freno de pedal, luces halógenas, manguito reductor, punto muerto, calibre de rosca, herramientas de funcionamiento, manual del usuario
.
|
