Mecanizado Oval de identificación anillo de pistón y OD, y la Corte se puede hacer.

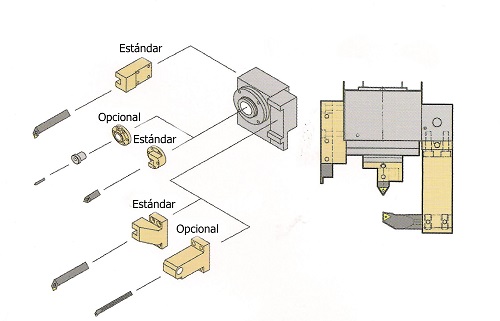

Con el soporte de la herramienta de identificación del eje X torneado y corte de la herramienta instalada en la central de correos de herramientas, después de la extracción de la pieza se realiza con la herramienta ordinaria, el giro de la identificación y de corte se ejecutan secuencialmente.
Accesorios estándar:
Software TPPF3
Conjunto de herramientas de trabajo
Manual de instrucciones
Unidad hidráulica
Unidad de refrigerante (250W)
Contrapunto hidráulico (MT4)
Accesorios opcionales:
Pieza de sujeción de trabajo
Unidad refrigerante (400W)
Con calentador en el controlador de aceite
Función pluma M
Soplador de aire (fuera del eje)
| Especificaciones técnicas |
| Capacidad |
Diámetro de giro máx. |
mm |
246 |
| Longitud de giro máx. |
mm |
320 |
| Husillo |
Velocidad del husillo |
min-1 |
1000 |
| Ángulo de índice mínimo |
Grados |
0.001 |
| Nariz del husillo |
|
JIS A2-6 |
| Agujero del husillo a través del diámetro |
mm |
63 |
| Torreta |
Tipo de torreta |
|
Torreta para mecanizado no circular |
Trayecto |
mm |
X:135 Z:370 Y:25 |
| Tasa de desplazamiento rápido |
m/min |
X,Z: 20 Y:6 |
| Número de herramientas conectables |
|
3 |
| Mango de la herramienta |
mm |
20 |
| Contrapunto |
Trayecto |
mm |
175 |
| Diámetro de la pluma |
mm |
75 |
| Agujero cónico |
|
MT4 |
| Trayecto de la pluma |
mm |
100 (OP:45) |
| Motores |
Motor del husillo |
kW |
7 |
| Motor de eje de alimentación |
kW |
X:2.5 Z:1.8 Y:2.5 |
| Motor de la bomba hidráulica |
kW |
1.5 |
| Motor de la bomba de refrigerante |
kW |
0.25 |
| Fuentes de energía requeridas |
Energía eléctrica |
kVA |
14 |
| Presión de la fuente de aire |
MPa |
0.5 |
| Caudal de la fuente de aire |
NL/min |
100 |
| Capacidad del tanque |
Refrigerante |
L |
245 |
| Unidad hidráulica |
L |
10 |
| Tamaño de la máquina |
Altura |
mm |
1900 |
| Altura desde el nivel del piso hasta la línea central del eje |
mm |
1000 |
| Espacio de piso requerido |
mm x mm |
1795x1850 |
| Peso total de la máquina |
kg |
2600 |
|
