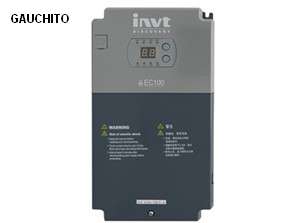

- Máquina integrada inteligente MECATRONIC EC Ascensor
-
EC100 ascensor máquina integrada inteligente es un producto de red inteligente para el control y accionamiento mediante la aplicación de control de vectores de frecuencia variable avanzada, ascensor inteligente control y red de comunicación. Nos esforzamos para proporcionar control de gama alta, calidad, ahorro de energía y seguro dispositivos al mercado global
- Recursos reduciendo en la instalación del ascensor, depuración, operación y gestión;
- Max. velocidad: piso más alto de 6m/s: hasta edificios de 64 pisos ;
- Red inteligente grupo control puede controlar 8 ascensores al mismo tiempo;
- Incorporado tecnología de compensación a partir de alto rendimiento del sensor no ponderación;
- Avanzado cálculo de vector de espacio y ser compatible con la interfaz de codificador de AM / maestro SM;
- Control de vector actual de alto rendimiento. salida de 180% par a velocidad cero;
- Modo de ayuda de emergencia de baja tensión de UPS monofásicos AC220V, buscar la dirección de carga ligera.
Funciones especiales:
- El regulador programación del PLC abierto iniciar: prevén la función cambiar/modificar algunas entrada-salida terminales y otra plataforma de desarrollo para el usuario;
- Regulador manual: interfaz persona-máquina independiente, sistema de ayuda en línea chino/inglés; funciones de depuración de gestión, depuración gestión de seguimiento, parámetros de carga/descarga, los datos informáticos copiado;
- El regulador manual puede ser conectado a la lata interfaz en el coche para parámetros convenientes;
- Agregar módulo de internet TCP/IP para la depuración remota y control;
- Soporte control remoto del protocolo TCP/IP y control inalámbrico GSM / 3G.tecnologia de celular
Comprehensive Technical Parameters of EC100:
Item |
Name |
Description |
| Input/output characteristics |
voltage |
AC380V±15% |
Input frequencia |
47~63Hz |
salida voltage rango |
0~Rated input voltage |
salida frequencia rango |
0~400Hz |
Peripheral Interface Features |
Digital low voltage input |
29 channels, DC 24V/4.5~8mA |
High-voltage detector input |
3 channels, AC/DC 110V |
Digital output |
12 channels |
CAN communication port |
3 channels |
Encoder puerto |
incluida sin&cos, collector NPN output, push-pull output port of the encoder |
Technical control characteristics |
Control modo |
PG vector control |
Overload capacity |
150% of the rated current: 60s
180% of the rated current:10s |
arranque torque |
PG vector control: 0Hz/180% |
control velocidad |
PG vector control: ±0.1% of the Max. speed |
Carro frequencia |
1.0kHz~16.0kHz |
Power Degree of EC100:
Modelo |
entrada
Voltage |
salida Power (KW) |
corriente salida (A) |
unidad de freno |
Minimo Resistor |
Resistor de
frenado |
EC100-1R5-S2 |
AC 220V±15% |
1.5 |
5.5 |
incluida
incluida |
90Ω |
120Ω/400W |
EC100-2R2-S2 |
2.2 |
11.0 |
incluida |
50Ω |
100Ω/1000W |
EC100-004-4 |
3AC 380V±15% |
4.0 |
11.0 |
incluida |
75Ω |
75Ω/1200W |
EC100-5R5-4 |
5.5 |
13.0 |
incluida |
55Ω |
55Ω/1500W |
EC100-7R5-4 |
7.5 |
18.5 |
incluida |
40Ω |
50Ω/2000W |
EC100-011-4 |
11.0 |
27.0 |
incluida |
26Ω |
40Ω/4000W |
EC100-015-4 |
15.0 |
34.0 |
incluida |
22Ω |
32Ω/4500W |
EC100-018-4 |
18.5 |
38.0 |
incluida |
20Ω |
28Ω/5000W |
EC100-022-4 |
22.0 |
46.0 |
incluida |
20Ω |
22Ω/7000W |
EC100-030-4 |
30.0 |
62.0 |
incluida |
20Ω |
20Ω/10000W |
EC100-037-4 |
37.0 |
75.0 |
External DBU100H-060-4 |
13Ω |
14Ω/11000W |
EC100-045-4 |
45.0 |
92.0 |
External DBU100H-110-4 |
9Ω |
11Ω/13500W |
EC100-055-4 |
55.0 |
115.0 |
External DBU100H-110-4 |
9Ω |
9Ω/16500W |
Appearance and Installation Dimensions:
Dimension of 30KW and below Dimension of 37~55KW
Power（KW） |
W(mm) |
H(mm) |
D(mm) |
A(mm) |
B(mm) |
C(mm) |
Hole Diameter |
Installation Stud |
AC 1.5~2.2 |
170 |
320 |
197 |
151 |
303 |
6.5 |
φ6.5 |
M6 |
4~11 |
170 |
320 |
197 |
151 |
303 |
6.5 |
φ6.5 |
M6 |
15~18 |
230 |
330 |
197 |
210 |
311 |
6.5 |
φ6.5 |
M6 |
22~30 |
255 |
400 |
226 |
237 |
384 |
10 |
φ6.5 |
M6 |
37~55 |
270 |
555 |
325 |
130 |
540 |
|
φ |
M8 |
Configuration instructions of EC100:
Signal interface board EC100-I/O: EC100-I/O, standard-configured for EC100, is the interface board of the input/output elevator signal. DB62 core cable is also standard-configured (the Max. length: 10M).
Manual controller EC100-PAD: EC100-PAD is optional for the elevator debugging.
-
|
