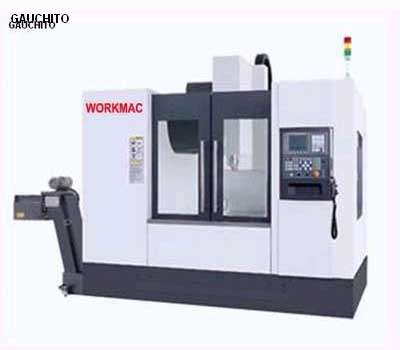

CENTRO DE MECANIZADO VERTICAL
Precio de Oferta:  Consulte
Precio:  Consulte



seleccione una imagen para aumentar



  Esta serie de centros de mecanizado vertical presenta una estructura unidas con guías de la más alta calidad

CENTRO DE MECANIZADO

VERTICAL

Esta serie de centros de mecanizado vertical presenta una estructura unidas con guías de la más alta calidad,                tornillos de bola y cojinetes para asegurar la mayor eficiencia de la máquina.

  • Los ejes X, Y y Z tienen vías lineales en los modelos mediano y pequeño (por debajo de WORK1000, incluyendo WORK1000), el cual puede producir una alta velocidad de alimentación.
  • Los ejes X, Y tienen una guía lineal, el eje Z tiene una desplazamiento cuadrado en el modelo grande (superior a WORK1100, incluyendo WORK1100), lo que puede asegurar la rigidez de la máquina.
  • La vía lineal de alta precisión importada garantiza un desplazamiento rápido, buena precisión de posicionamiento y largo tiempo de duración.
  • Los centros de mecanizado vertical WORK1300 y WORK1600 tienen 4 guías diseñadas en el eje Y, lo que soluciona los problemas de distorsión al extender la posición de la mesa y mejora la rigidez de la máquina.
  • Todas las juntas de movimiento como tornillo de bola, guía, cojinete están centralmente lubricados con un distribuidor de proporción constante y protección interna de bajo consumo de aceite, lo que asegura una lubricación adecuada.
  • El flujo de aceite puede retroceder hacia el tanque de recolección en la parte trasera de la máquina por medio de la estructura de diseño especial. Esto puede evitar la mezcla del aceite y el refrigerante, ahorrando el costo del usuario.
  • La guía y el tornillo de bola del eje Y tienen una cubierta de acero inoxidable separada para obtener un mejor efecto de eliminación del chip.
  • El diseño de estructura especial es completamente considerado para el manejo del proceso, el centro de mecanizado puede ser elevado o transportado por grúa o carretilla elevadora fácilmente.
  • El cargador de herramientas estándar es de tipo paraguas de costo efectivo. El cargador de herramientas tipo brazo es opcional para los clientes según sus pedidos para un tiempo más rápido de cambio de herramientas.
  • De acuerdo a las necesidades de los clientes, se pueden elegir una amplia variedad de accesorios opcionales, para el sistema de refrigeración, mesa giratoria de 4 ejes, dispositivo de medición de piezas de herramientas, etc.
Modelo Unid. WORK300 WORK500 WORK700 WORK    650 E WORK 850E WORK 700 WORK 850
Mesa de trabajo Tamaño de la mesa de trabajo mm 650x330 650x400 850x410 900x420 1000x500 800x420 1000x500
Máx. capacidad de carga kg 150 250 250 500 600 300 500
Ranuras T mm×N 14×3 14×3 14×3 18×3 18×5 18×3 18×5
Rango del mecanizado Recorrido de la mesa de trabajo (eje X) mm 300 500 700 650 850 700 850
Recorrido de encaje (eje Y) mm 300 400 400 400 500 420 510
Recorrido de caja de husillos (eje Z) mm 300 300 300 500 540 510 540
Distancia desde la nariz a la sup de la mesa mm 250-550 250-550 250-550 130-630 150-690 130-640 150-690
Husillo Cono del husillo (7:4)   BT30 BT30 BT30 BT40 BT40     BT4
Rango de velocidad del husillo r/min 50-12000 50-12000 50-12000 50-8000 50-8000   50-8000
Máx. torque del husillo N.m 23.5 23.5 23.5 26.3 35.8 47.7 47.7
Potencia del motor del husillo kW 3.7 3.7 3.7 5.5/7.5 7.5/11 7.5/11 7.5/11
Distancia desde el centro del husillo hasta la superficie de la columna guía mm 388 388 388 530 580 529 600
Impulso del husillo   Unión directa Unión directa Unión directa Trans. por correa Trans. por correa Unión directa Trans. por correa Trans. por correa
Herramienta Especificación del mango   MAS403: BT30 MAS403: BT30 MAS403: BT30 MAS403:BT40 MAS403: BT30 MAS403: BT40 MAS403: BT40
Especificaciones del perno de empuje   MAS403 : LDA-BT30 MAS403:LDA-BT40 MAS 403:LDA-BT30 MAS 403:LDA-BT40 MAS 403:LDA-BT40
Alimentación velocidad de alimentación mm/min 1- 1- 1- 1- 1- 1- 1-
30000 30000 30000 10000 10000 10000 10000
Recorrido rápido Eje X m/ min 36 36 36 24 24 48 36
Eje Y m/ min 36 36 36 24 24 48 36
Eje Z m/ min 36 36 36 20 18 48 36
Almacén de herramientas Tipo   Fórmula Fórmula Fórmula     Disco Disco
torreta torreta torreta
Capacidad Pieza 14 14 14 16 16 16 24
Longitud máx de herramienta mm 250 250 250 200 250 200 300 300
Peso máx. de herramienta kg 2.5 2.5 2.5 7 7 5 7 7
Tiempo de cambio de la herramienta (de herramienta a herramienta) s 1.8 1.8 1.8 7 7 1.2 2.8 3.5
Máx. diámetro de la herramienta Lleno mm ∅80 ∅80 ∅80 ∅80 ∅80 ∅80 ∅80
Ranura adyacente vacía mm ∅120 ∅120 ∅120 ∅125 ∅125 ∅125 ∅150
Dimenensiones generales L×W×H mm 2150 2150 2150 2600 3150 2400 2840
×1050 ×1650 ×2100 ×2100 ×2600 ×2050 ×2565
×2900 ×2900 ×2900 ×2400 ×28 00 ×3000 ×2944
Peso de la máquina kg 1900 2000 2200 4500 5200 4000 7300
Control CNC   MITSU MITSU MITSU FANUC FANUC FANUC FANUC
BISHI BISHI BISHI 0i 0i 0i MC 0i MC
E68 E68 E68 MATE M ATE



Modelo Unid WORK       1000 WORK1100 WORK 1300 WORK 1600(L) WORK 2180 WORK 21100
Mesa de trabajo Tamaño de la mesa de trabajo mm 1200x500 1300×610 1400x700 1700×800 (2100x800) 1950×800 (2110x940) 2200×1000 (2400x1070)
Máx. capacidad de carga kg 500 1000 1000 2000 3000 3000
Ranuras T mm×N 18×5 18×5 18×5 22×5 22×5 22×5
Rango del mecanizado Recorrido de la mesa de trabajo (eje X) mm 1000 1100   1300 1600 2100 2100
Recorrido de encaje (eje Y) mm 510 610 700 800 800 800
Recorrido de caja de husillos (eje Z) mm 540 610 700 800 850 850
Distancia desde la nariz a la superficie de la mesa mm 150-690 150-760 140-840 200-1000 200-1050 200-1050
Husillo Cono del husillo(7:24)   BT40 BT40 BT50 BT50 BT50 BT50 BT50
Rango de velocidad del husillo r/min 50-8000 50-7000 50-6000 50-6000 50-6000 20-4500 20-4500
Máx. torque del husillo N.m 47.7 70 95.4 95.4 95.4 381 381
Potencia del motor del husillo kW 7.5/11 Nov-15 15/18.5 15/18.5 15/18.5 15/18.5 15/18.5
Distancia desde el centro del husillo hasta la superficie de la columna guía mm 600 725   820 940 1040 1040
Impulso del husillo   Trans. por correa Trans. por correa Trans. por correa Trans. por correa Engranaje Engranaje
Herramienta Especificación del mango   MAS403: BT40 MAS403:BT40 MAS403: BT50 MAS403: BT50 MAS403: BT50 MAS403: BT50 MAS403: BT50
Especificaciones del perno de empuje   MAS403: LDT-BT40 MAS403:LDA-BT40 MAS403:LDA-BT50 MAS403: LDT-BT50 MAS403: LDA-BT50 MAS403: LDA-BT50 MAS403: LDA-BT50
Alimenentación Velocidad de alimentación mm/min 1-10000 1-10000 1-10000 1-10000 Ene-00 Ene-00
Recorrido rápido Eje X m/min 36 24 24 18 10 10
Eje Y m/min 36 24 24 18 10 10
Eje Z m/min 36 18 18 15 7 7
Almacén de herramientas Tipo   Disco Disco Disco Disco Tipo de cadena Tipo de cadena
Capacidad Pieza 24 24 20 20 20 32 32
Longitud máx de herramienta mm 300 300 300 300 350 350
Peso máx. de herramienta kg 7 7 15 15 15 15 15
Tiempo de cambio de la herramienta (de herramienta a herramienta) s 3.5 3.5   3.5 3.5 3.5 3.5
Máx. diámetro de la herramientas Lleno mm ∅80 ∅80 ∅133 ∅133 ∅133 ∅125 ∅125
Ranura adyacente vacía mm ∅150 ∅150 ∅250 ∅250 ∅250 ∅190 ∅190
Dimensiones generales L×W×H mm 2840×2565x  2944 2944×3225x3361 3600×3310x 3550 4300x3600x 3800 7075x4745x 4372 7075x4745x 4372
Peso de la máquina kg 7350 9500 12000 14000 24550 25500
Control CNC   FANUC 0i MC FANUC 0i MC FANUC 0i MC FANUC 0i MC FANUC 0i MC
