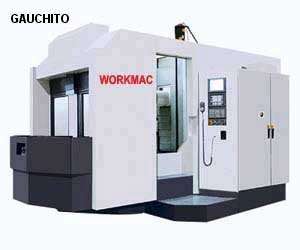

Centro de mecanizado horizontal CNC de mandrilado y fresado de la serie
HMC es desarrollado por nuestra empresa a través de la
CENTROS DE MECANIZADO HORIZONTAL CNC
DE MANDRILADO Y FRESADO
La máquina es adecuada para el procesamiento de múltiples superficies de trabajo y múltiples procedimientos de trabajo; utilizada para el fresado, taladrado, perforado, avellanado, roscado, así como el mecanizado de superficies curvas de dos o tres dimensiones, con alta precisión, alta velocidad y alta eficiencia.
Este centro de mecanizado horizontal CNC se utiliza ampliamente en motores de automóvil, motores diesel, aviación, las industrias de maquinaria eléctrica y en general industrias de maquinaria.
También puede ser utilizada para el fresado, taladrado, perforado, avellanado,
roscado. También para el mecanizado de superficies curvas de dos o tres
dimensiones, con alta precisión, alta velocidad y alta eficacia.
- Cambio de velocidad sin eslabones, cambio de velocidades de 2 pasos por engranajes, torque del husillo aumentado. Los rodamientos del husillo son enfriados por aceite refrigerante que pasa por la superficie exterior del husillo. La temperatura del eje puede ser controlada por los rodamientos combinados con alta precisión y alta rigidez.
- Mesa de trabajo, platina deslizante y tablero de mesa de trabajo cambiante (mesa de trabajo rotatoria de cualquier índice es opcional).
- Pequeñas placas frontales CNC que pueden ser cambiadas en el almacén de herramientas.
- Marco de pórtico con buena distribución de fuerza y rigidez.
- Para almacén de herramientas de cadena con estándares de 40, 60, 90 por favor verifique las especificaciones.
- Estación rígida de cambio de doble mesa de trabajo de TH6550 × 50 centro de mecanizado de fresado y perforación.
- Hacia adelante y hacia atrás el doble cambio de mesa de trabajo de la estación de TH6550 × 50 centro de mecanizado horizontal CNC de mandrilado y fresado.
|
Ítem |
Unidad |
WORK50 |
WORK63 |
WORK63s |
|
Mesa |
Área de trabajo de la mesa |
|
mm |
500×500 |
630×630 |
630×630 |
|
Número de cambiadoras de paletas |
|
|
doble |
doble |
1 |
|
Tiempo de Cambio |
|
s |
12 |
40 |
— |
|
Máx. carga en la mesa |
|
kg |
500 |
1200 |
1200 |
|
Rango de trabajo del husillo |
Cono del Husillo |
|
|
ISO7:24 No 50 |
ISO7:24 No 50 |
ISO7:24 No 50 |
|
Potencia del principal motor operacional |
|
kW |
Nov-15 |
15/18.5 (17/22.5) |
15/18.5 (17/22.5) |
|
Velocidades del husillo |
|
r/min |
20-5000(10000) |
20-5000 |
20-5000 |
|
Torque del husillo |
|
N.m |
376/513 |
510/630 (870/1150) |
510/630 (870/1150) |
|
Máx. Empuje del husillo |
|
N |
7000 |
10000 |
10000 |
|
Máx. recorrido de la mesa de trabajo |
X |
mm |
700(columna) |
1000 |
1000 |
|
Máx. recorrido de los cabezales |
Y |
mm |
650 |
850 |
850 |
|
Máx. Recorrido de la columna |
Z |
mm |
600(mesa de trabajo) |
750 |
750 |
|
Máx. Recorrido del husillo |
W |
|
— |
— |
— |
|
Rotación de la mesa |
B |
|
1°×360 |
1°×360 |
1°×360 |
|
Distancia entre el eje del husillo y la superficie de la mesa |
|
mm |
50-700 |
0-850 |
0-850 |
|
Min. Distancia entre la nariz del husillo y el centro de la mesa |
mm |
200 |
200 |
200 |
|
Velocidades de Recorridos |
Alimentación de corte X, Y, Z |
|
mm/min |
1-10000 |
Ene-00 |
Ene-00 |
|
B |
|
r/min |
— |
— |
— |
|
Velocidad rápida X, Y, Z |
|
m/min |
24 |
X, Y:20 Z:18 |
X, Y:20 Z:18 |
|
B |
|
r/min |
10(Rueda de cadena)/10(CNC) |
3(Rueda de cadena)/10(CNC) |
3(Rueda de cadena)/10(CNC) |
|
Cambiador automático de herramientas |
Capacidad de Almacén/Selección de herramientas |
|
piezas |
40/punto de posicionamiento (Con función de preselección) |
40/ punto de posicionamiento (Con función de preselección) |
40/ punto de posicionamiento (Con función de preselección) |
|
Especificación del fuste |
|
|
ISO 7:24 JT50 |
ISO 7:24 JT50 |
ISO 7:24 JT50 |
|
Máx. peso de la herramienta |
|
kg |
25 |
25 |
25 |
|
Máx. longitud de la herramienta/diámetro |
|
mm |
400/∅125 |
400/∅125 |
400/∅125 |
|
Tiempo de cambio de herramienta |
|
s |
9 |
9 |
9 |
|
Máx. diámetro de la herramienta cuando ranura adyacente vacía |
|
mm |
250 |
250 |
250 |
|
Precisión de posicionamiento (VD13441) |
X, Y, Z |
|
mm |
0.016 |
X, Y:0.020 Z:0.016 |
X, Y:0.020 Z:0.016 |
|
B(4×90°) |
|
|
10(4) |
10(4) |
10(4) |
|
Repetición |
X, Y, Z |
|
mm |
0.01 |
X, Y:0.012 Z:0.010 |
X, Y:0.012 Z:0.010 |
|
B(4×90°) |
|
|
6 |
6 |
6 |
|
Información de instalación |
Fuente de potencia |
|
Hz/V |
50/380 |
50/380 |
50/380 |
|
Capacidad de potencia total |
|
KVA |
55 |
60 |
60 |
|
Peso neto de la máquina (aprox.) |
|
kg |
21000 |
21400 |
19400 |
|
Área necesaria |
|
mm |
5690×5500 |
6270×4460 |
5425×4460 |
|
Dimensiones de la máquina |
|
mm |
4790×4600×3048 |
6270×3535×3300 |
5425×3535×3300 |
|
sistema CNC |
|
|
FANUC 0i-MC (FANUC 18i, SIEMENS 840D Opcional |
FANUC 0i-MC (FANUC 18i, SIEMENS 840D Opcional) |
FANUC 0i-MC (FANUC 18i, SIEMENS 840D Opcional) |
|
Ítem |
Unidad |
WORK80 |
WORK80s |
WORK160 |
|
Mesa |
Área de trabajo de la mesa |
|
mm |
800×800 |
800×800 |
2000×2500 |
|
Número de cambiadoras de paletas |
|
|
doble |
1 |
1 |
|
Tiempo de Cambio |
|
s |
45 |
— |
— |
|
Máx. carga en la mesa |
|
kg |
2000 |
2000 |
25000 |
|
Rango de trabajo del husillo |
Cono del Husillo |
|
|
ISO7:24 No 50 |
ISO7:24 No 50 |
ISO7:24 No 50 |
|
Potencia del principal motor operacional |
|
kW |
22/26(17/22.5) |
22/26(17/22.5) |
37/51(30min) |
|
Velocidades del husillo |
|
r/min |
20-5000 |
20-5000 |
|
|
Torque del husillo |
|
N.m |
750/886(870/1150) |
750/886(870/1150) |
4070/5600 |
|
Máx. Empuje del husillo |
|
N |
10000 |
10000 |
30000 |
|
Máx. recorrido de la mesa de trabajo |
X |
mm |
1300 |
1300 |
3000 |
|
Máx. recorrido de los cabezales |
Y |
mm |
1000 |
1000 |
2500 |
|
Máx. Recorrido de la columna |
Z |
mm |
1000 |
1000 |
2000 |
|
Máx. Recorrido del husillo |
W |
|
— |
— |
1000 |
|
Rotación de la mesa |
B |
|
1°×360 |
1°×360 |
1°×360 |
|
Distancia entre el eje del husillo y la superficie de la mesa |
|
mm |
0-1000 |
100-1000 |
0-2500 |
|
Min. Distancia entre la nariz del husillo y el centro de la mesa |
mm |
247 |
247 |
640 |
|
Velocidades de recorridos |
Alimentación de corte X, Y, Z |
|
mm/min |
1-10000 |
1-10000 |
X, Y, Z:1-6000 W:1-5000 |
|
B |
|
r/min |
— |
— |
0-2 |
|
Velocidad rápida X, Y, Z |
|
m/min |
24 |
24 |
X,Y,Z:24 W:5 |
|
B |
|
r/min |
6(Rueda de cadena)/8(CNC) |
6(Rueda de cadena))/8(CNC) |
3 |
|
Cambiador automático de herramientas |
Capacidad de Almacén/Selección de herramientas |
|
piezas |
60/ punto de posicionamiento (Con función de preselección) |
60/ punto de posicionamiento (Con función de preselección) |
90/punto de posicionamiento (cualquier posición) |
|
Especificación del fuste |
|
|
ISO 7:24 JT50 |
ISO 7:24 JT50 |
ISO 7:24 JT50 |
|
Máx. peso de la herramienta |
|
kg |
25 |
25 |
35 |
|
Máx. longitud de la herramienta/diámetro |
|
mm |
400/∅125 |
400/∅125 |
400/∅125 |
|
Tiempo de cambio de herramienta |
|
s |
9 |
9 |
16 |
|
Máx. diámetro de la herramienta cuando ranura adyacente vacía |
|
mm |
250 |
250 |
250 |
|
Precisión de posicionamiento (VD13441) |
X, Y, Z |
|
mm |
0.02 |
0.02 |
X,Y,Z,W:0.026 |
|
B(4×90°) |
|
|
10(4) |
10(4) |
18(4) |
|
Repetición |
X, Y, Z |
|
mm |
0.012 |
0.012 |
0.013 |
|
B(4×90°) |
|
|
6 |
6 |
10(4) |
|
Información de instalación |
Fuente de potencia |
|
Hz/V |
50/380 |
50/380 |
50/380 |
|
Capacidad de potencia total |
|
KVA |
60 |
60 |
200 |
|
Peso neto de la máquina (aprox.) |
|
kg |
30500 |
27500 |
78000 |
|
Área necesaria |
|
mm |
8000×5000 |
6500×5000 |
10210×9800 |
|
Dimensiones de la máquina |
|
mm |
7875×4600×3405 |
6325×4600×3405 |
8375×8360×6615 |
|
sistema CNC |
|
|
FANUC 0i-MC (FANUC 18i, SIEMENS 840D Opcional |
FANUC 0i-MC (FANUC 18i, SIEMENS 840D Opcional) |
SIEMENS 840D |
|
