MAQUINA MANDRILADORA HORIZONTAL. EN STOCK
Precio de Oferta:  Consulte
Precio:  Consulte



seleccione una imagen para aumentar

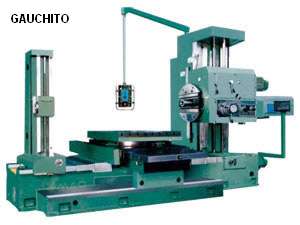

  MAQUINA MANDRILADORA HORIZONTAL

MAQUINA MANDRILADORA HORIZONTAL

CARACTERÍSTICAS GENERALES

  • Rigidez en la estructura del husillo, rango completo de cambios de velocidad.
  • Hidráulicos preseleccionados aprobados en el cambio de velocidad del husillo y velocidad de avance, adecuado para su operación. Operación automática y centralizada adoptados en la elevación del cabezal, viaje longitudinal & transversal de la mesa, movimiento de rotación de distribución y sujeción, reduciendo tiempo y mano de obra, conveniente y confiable.
  • Tipo de posición del sensor electro-sensitivo adaptado en el posicionamiento de la tabla de 4x90, con alta exactitud de posicionamiento. Cobertura cerrada de la hilera de estirar adoptada en las deslizaderas y los carriles superiores de las correderas más bajas, duración prolongada de su vida útil.
  • PLC adoptado en el control eléctrico.
  • Tipos B/1, 2, 3 son modificados con carriles guías auxiliares, ampliando los viajes longitudinales.
  • Motor del inversor tipo C, y alimentación por servo motor.

Accesorios estándar
1. Barra de herramientas
2. Ídem
3. Barra de herramienta de fresado de mango corto, Bloqueo de cuña de mango largo.
4. Porta herramienta para el cabezal frontal
5. Barra de mandrinador de tuerca hexagonal de soporte preciso, perno de fundación, acabado de lavado.
6. Engrasador impulsado a mano

DATOS TECNICOS MANG18 MANG19 MANG20 MANG21 MANG22 MANG23
Diámetro del husillo del mandrinador mm 110 110 130 110 110 110
Cono del husillo - MT6 MT6 Métrico 80 Morse No6 Morse No6 Morse No6
Max. torsión del husillo N.m       1225 1225 1225
Max. torsión del cabezal frontal N.m       1960 1960 1960
Max. orientación del husillo N 13000 13000 13000 12250 12250 12250
Max. mandrinado del eje transversal mm 550 550 550 600 600 600
Numero de velocidades del husillo - 18 18 18 22 22 22
Rango de deslizado del husillo r/min 12-950 12-950 12-950 8-1000 8-1000 8-1000
Viaje de la diapositiva frontal mm 160 160 160 180 180 180
Superficie de la mesa de trabajo mm 1320x 1010 1320x 1010 1320x 1010 1100x 960 1250x 1100 1100x 960
Max. de carga admisible en la mesa kg 2500 2500 5000 2500 3000 2500
Distancia entre el eje del husillo y superficie de la mesa Max mm 900 900 900 900 1200 900
Min mm 0 0 0 0 0 0
Tabla de viaje Largo mm 1100 1100 1100 1000 1400 1000
Cruzado mm 850 1200 1200 900 1600 1250
Rango del husillo, cabezal, y avance de la mesa por revoluciones del husillo. mm/rev       0.04-6/ 0.01-1.88 0.04-6/ 0.01-1.88 0.04-6/ 0.01-1.88
Potencia del motor principal kw 6.5/8 6.5/8 9-11 7.5 7.5 7.5
Dimensiones globales (LxPxA) mm 4970 2100 3010 4970 2330 3010 4970 2330 3010 4910 2866 2750 5120 3380 3100 4910 2870 2750
Peso de la maquina kg 10700 12500 12500 12500 1800 13000



DATOS TECNICOS MANG24 MANG25 MANG26 MANG27 MANG28
Diámetro del husillo del mandrinador mm 110 130 130 130 130
Cono del husillo - Morse No5 Morse No6 Morse No5 Metric 80 Metric 80
Max. torsión del husillo N.m 1225 3136 3136 3136 3136
Max. torsión del cabezal frontal N.m 1960 4900 4900 4900 4900
Max. orientación del husillo N 12250 31360 31360 31360 31360
Max. mandrinado del eje transversal mm 600 900 900 900 900
Numero de velocidades del husillo - 22 24 24 24 24
Rango de deslizado del husillo r/min 8-1000 4-800 4-800 4-800 4-800
Viaje de la diapositiva frontal mm 180 250 250 250 250
Superficie de la mesa de trabajo mm 1250x1100 1600x1400 800x1600 1850x1400 1600x1400
Max. de carga admisible en la mesa kg 3000 8000 10000 8000 8000
Distancia entre el eje del husillo y superficie de la mesa Max mm 1200 1400 1800 1400 1800
Min mm 0 0 0 0 0
Tabla de viaje Largo mm 1400 1500 1500 2000 3000
Cruzado mm 1600 1600 2000 1600 2000
Rango del husillo, cabezal, y avance de la mesa por revoluciones del husillo. mm/rev 0.04-6/ 0.01-1.88 0.05-8/ 0.01-2 0.05-8/ 0.01-2 0.05-8/ 0.01-2 0.05-8/ 0.01-2
Potencia del motor principal kw 7.5 15 15 15 15
Dimensiones globales (LxPxA) mm 5120 3380 3100 6995 3647 3442 7149 4665 3800 6995 3647 3442 8665 4665 3800
Peso de la maquina kg 18000 24000 25500 24500 27000



  Empresa: Gauchito SRL.
  Estado: Nueva
  Embalaje :  No Aplicable
  Garantia:  No Aplicable

  Formas de pago :  Otro


www.gauchito.com.ar - folleto y precio sugerido - puede haber cambios sin previo aviso - precio sujeto a final confirmacion
