HIDRÁULICA

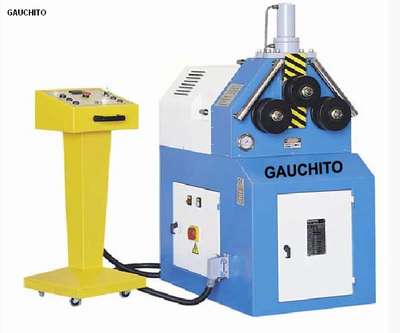

DOBLADORA DE PERFILES
- Construcción en acero
- Flexión de precisión utilizando 3 rodillos de accionamiento
motorizado
- Permite maquinado horizontal y vertical
- Indicador digital con cabina de mando móvil (solo con el
KPB 60)
- Componentes hidráulicos fabricados por los principales
fabricantes
- Rodillos de acero templados
- Ejes de acero, templados y rectificados
- Tope de deslizamiento de husillo automático (pantalla
digital) para ajuste de profundidad
- Control hidráulico para rodillo superior
- Construcción de engranajes de una pieza.
|
ESPECIFICACIONES TÉCNICAS |
|
DIÁMETRO DE EJE |
60mm |
70mm |
100mm |
100mm |
120mm |
|
ROTACIÓN DE EJE |
7min-1 |
7min-1 |
9min-1 |
7min-1 |
0-7min-1 |
|
DIÁMETRO DE RODILLO |
152-162mm |
215mm |
245mm |
315mm |
390mm |
|
RODILLOS DE TENSIÓN |
3 de cada |
2 de cada |
2 de cada |
2 de cada |
2 de cada |
|
MOTOR |
400V, 50Hz, 1.5kW |
400V, 50Hz, 2.2kW |
4kW |
1.1kW |
15kW |
|
BOMBA HIDRAUL DE MOTOR |
0.75kW |
0.75kW |
0.75kW |
0.75kW |
1.5kW |
|
FUERZA DE CILINDRO HIDR. |
8t |
18t |
23t |
23t |
36t |
|
DIMENSIONES |
650x900x1400mm |
1060x860x1360mm |
1190x1245x1380mm |
1355x1480x1800mm |
2215x1520x1820mm |
|
PESO |
480kg |
1100kg |
1600kg |
3100kg |
4500kg |
MECÁNICA DE MENOR TAMAÑO
|
DATOS TÉCNICOS |
|
Ø DE LOS EJES |
30mm |
50mm |
|
Ø DE LOS RODILLOS |
118-148mm |
155mm |
|
MOTOR PRINCIPAL |
400V,50Hz |
400V,50Hz |
|
PESO |
170kg |
363kg |
|
LONGITUDINAL |
650mm |
800mm |
|
ANCHO |
500mm |
725mm |
|
ALTURA CON BASE |
1350mm |
1350mm |
|
