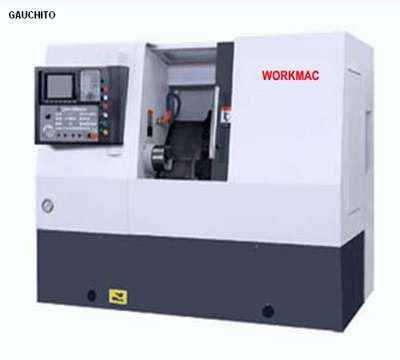

Este torno CNC ha empleado una integración mecánica

TORNOS CNC

BANCADA INCLINADA

El eje del torno CNC tiene un funcionamiento por medio de un motor de conversión en cooperación con un conversor para realizar un cambio de velocidad continuo, y el rango de cambio de velocidad del eje es de 100-5000r/min.
Los diferentes motores servo AC pueden ser seleccionados usando dispositivos longitudinales y transversales de acuerdo a los requisitos del cliente, y el torno CNC cuenta con características de alta precisión de posicionamiento, flexibilidad y operación confiable.
Las guías longitudinales y transversales adoptan guías enrolladas lineales de alta precisión para una alta exactitud de posicionamiento y velocidad de movimiento rápida, y la velocidad de movimiento rápida en dirección longitudinal-transversal es de 16m/min (sin incluir el sistema nacional), el cuál aumenta enormemente el ahorro de tiempo de la máquina auxiliar. El torno CNC adopta un dispositivo de lubricación central de desplazamiento positivo automático para realizar las funciones de medición de presión y alarma de nivel del líquido, y cuenta con características como lubricación completa y alta seguridad.
El torno CNC adopta una protección completamente cerrada, que hace que la apariencia general de la máquina sea agradable y con una hermeticidad superior, la operación de la puerta de drenaje es fácil, conveniente y segura.
El sistema de refrigeración adopta una bomba de alto impulso y cuenta con características como amplio flujo y alta presión.
La longitud de la bancada de dirección transversal es de 730mm, por lo que este torno CNC puede ser instalada con una herramienta de múltiples agarres para ahorrar tiempo en el cambio de herramientas y compensar el error de posicionamiento del giro de la torre de 8 estaciones que puede ser seleccionado de acuerdo a los requisitos de los clientes para alcanzar las necesidades de las piezas de trabajo de forma compleja.

Item			Unidad	WORK1608
Diámetro del plato			mm	∅165
Balanceo máx. sobre el banco			mm	∅480
Balanceo máx. sobre el transportador			mm	∅380
Diámetro de mecanización máx.			mm	∅160
Longitud de corte máx.			mm	80
Diámetro del eje			mm	∅40
Forma del extremo del eje				A2-4
Longitud de corte máx. de la pieza de trabajo			mm	80
Trayectoria del eje máx. del eje X			mm	280
Trayectoria del eje máx. del eje Z			mm	220(herramienta) 100(torre)
Diámetro de la cubierta de la cabeza móvil			mm	-
Trayectoria de la cubierta de la cabeza móvil			mm	-
Filo de la cubierta de la cabeza móvil			Morse	-
Cabezal del torno de eje simple	Impulso principal AC	A2-5	r/min	-
		A2-6	r/min	-
	Frecuencia del motor principal	A2-4	r/min	100-5000
		A2-5	r/min	-
		A2-6	r/min	-
Par de torsión del motor para ele X/Z			Nm	06-Jun
Velocidad rápida (eje X/Z)			m/min	Dic-16
Nº de etapas de las herramientas			Etapas	8
Tamaño del mango de la herramienta			mm	20×20
Diámetro del orificio de la herramienta			mm	∅25
Precisión de posicionamiento de la torre			arco-segundo(")	±4"
Precisión de reposicionamiento de la torre			arco-segundo(")	±1.6"
Precisión de la pieza de trabajo				IT6
Potencia del motor principal			kW	5.5/7.5
Precisión de posicionamiento			mm	0.013/0.016
Precisión de repocisionamiento			mm	0.005/0.006
Aspereza			μm	Ra1.6-0.8
Dimensiones generales de la máquina (L×W×H)			mm	2000×1300×1650
Peso de la máquina (peso neto)			kg	1800
