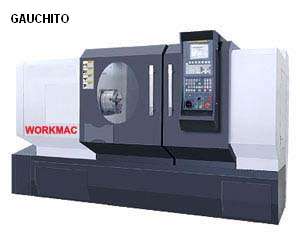

TORNO CNC BANCADA HORIZONTAL
Precio de Oferta:  Consulte
Precio:  Consulte



seleccione una imagen para aumentar



  La protección del tornillo de alimentación del eje Z es diseñada para tipo laberinto

TORNOS CNC

BANCADA HORIZONTAL

WORK 5085i - 5085j - 5085

  • La protección del tornillo de alimentación del eje Z es diseñada para tipo laberinto.
  • La unión de la estructura original entre la cubierta de protección del tornillo de alimentación del eje Z y la placa vertical del cabezal del torno es mejorada: es cambiada para ser de tipo laberinto de la estructura del empalme, que puede prevenir efectivamente goteos. Además, la longitud del tanque impermeable en la posición del cabezal del torno es propiamente alargada para una doble protección. La placa vertical del cabezal del torno CNC en todas las cámaras está diseñada con forma de laberinto.
  • La protección está diseñada en combinación con la información del usuario y presta atención a todos los detalles específicos para que el diseño de protección sea mejorado para prevenir goteos.
  • Se agrega un cepillo mientras se abre la puerta de seguridad.
  • El cepillo es agregado en borde superior e inferior de la placa vertical del cabezal del torno (en el empalme con la puerta de seguridad). Puede prevenir efectivamente la dispersión de agua sobre el interior de la puerta por sobre-flujo mientras se abre dicha puerta.
  • El estante de material es agregado para protección y el diseño es más humanizado.
  • Aumenta la confiabilidad de la máquina herramienta
  • Tuercas de cierre del eje X y Z.
  • Estructura hermética del eje X.
  • Tablero deslizante con apoyos y plástico a lo largo del eje X
  • El expulsar la caja de restos de corte permite una limpieza conveniente.
  • La caja eléctrica es de buena hermeticidad, a prueba de polvo, impermeable, de fácil ensamblaje, y de apariencia agradable. -Aumenta el espacio interno
  • Más conveniente para ensamblar y desmontar los componentes, mejor versatilidad, y mejor intercambio de una gran variedad de herramientas.
Unidad WORK5085i WORK5085j WORK5085
Balanceo máx. sobre bancada mm 500 500 500
Extensión de la guía mm 400 400 400
Longitud máx. de las piezas de trabajo mm 890 890 890
Longitud de corte máx. mm 850 850 850
Diámetro de corte máx. mm 500/360 500/360 500/360
Balanceo máx. sobre la corredera Posición vertical mm 300 300 300
Diámetro de corte máx. mm 400 400 400
Balanceo máx. sobre la corredera Posición horizontal mm 280 280 280
Extremo del eje mm A8 A8 A8
Plato Manual
∅250 ∅250 ∅250
Neumático
∅250 ∅250 ∅250
Hidráulico
∅250 ∅250 ∅250
Filo interno del extremo del eje 1:20/80 1:20/80 1:20/80
Diámetro del eje mm 70 70 70
Velocidad del eje n / 12 etapa 30-2500
/ (Velocidad doble)
3 etapas automáticas continuas 3 etapas automáticas continuas
(Motor de conversión de frecuencia) (Motor de conversión de frecuencia)
Rango de velocidad del eje r/min / 40-1800 Continuo
/ Velocidad doble
22-220 71-710 215-2200 22-220 71-710 215-2200
(Motor de conversión de frecuencia) (Motor de conversión de frecuencia)
Potencia principal KW / 6.5/8 15(motor servo GSK)
/ Velocidad doble 9(motor servo FANUC)
7.5 7.5
(Motor de conversión de frecuencia) (Motor de conversión de frecuencia)
Altura del centro Desde bancada mm 250 250 250
Desde tierra mm 1130 1130 1130
Herramienta transversal m/min 05-Oct 05-Oct 05-Oct
Tiempo de etapa completa/una etapa de la torre de clasificación s 2.4/2.2/1.6 2.4/2.2/1.6 2.4/2.2/1.6
Precisión de repetición de posicionamiento de rotación de la herramienta "mm 0.008 0.008 0.008
Trayectoria en eje X mm 250 250 250
Trayectoria en eje Z mm 850 850 850
Repetición de precisión de posición mm 0.008 0.008 0.008
Precisión de posicionamiento mm 0.015 0.015 0.015
Repetición de precisión de posicionamiento mm 0.01 0.01 0.01
Precisión de posicionamiento mm 0.02 0.02 0.02
Precisión de piezas de trabajo IT6 IT6 IT6
Aspereza de la superficie μm Ra1.6 Ra1.6 Ra1.6
Diá. de la cubierta de la cabeza móvil / trayectoria de la cubierta de la cabeza móvil mm 75/150 75/150 75/150
Diámetro del filo de la cubierta de la cabeza móvil mm Morse No.5 Morse No.5 Morse No.5
Posición de la herramienta 4 estaciones verticales
6 estaciones verticales
6 estaciones horizontales
Tamaño del mango de la herramienta Círculo externo mm 25×25 25×25 25×25
Diámetro mm ∅32, ∅25 ∅32, ∅25 ∅32, ∅25
Tamaño del mango de la herramienta kg 600 600 600
Peso del torno kg 2300 2300 2300



  Empresa: Gauchito SRL.
  Estado: Nueva
  Embalaje :  No Aplicable
  Garantia:  No Aplicable

  Formas de pago :  Otro


www.gauchito.com.ar - folleto y precio sugerido - puede haber cambios sin previo aviso - precio sujeto a final confirmacion
