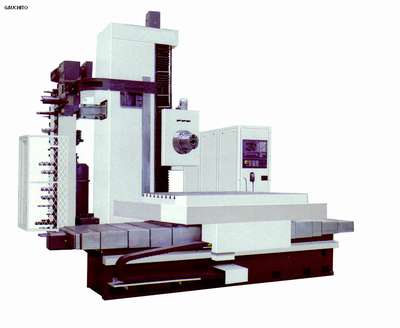

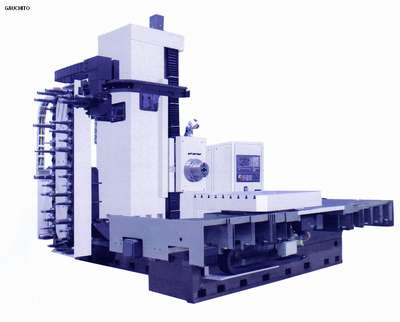

Características Técnicas |
110 |
130F |
|
Tamaño de la Mesa (Mm.) |
1000 x 1250 (1250x1250)(1250x1400) |
1000 x 1250 (1250x1250)(1250x1400) |
|
Peso sobre Mesa (Kg.) |
5000 |
5000 |
|
T-Slot |
22 x 7 |
22 x 7 |
|
Diámetro de Husillo (Mm.) |
110 |
130 |
|
Cono de Husillo |
ISO 7:24 No.5 |
|
Velocidad de Husillo (r/min.) |
10-2500 (10-3000) |
Oct-00 |
|
Torque (NM.) |
1300 |
1300 |
|
Distancia entre Husillo y Mesa (Mm.) |
60-1560(30-1530) |
30-1530 |
|
Dist. Min. Entre husillo y final de mesa (Mm.) |
350 Husillo en 0 |
350 Husillo en 0 |
|
Transversal (Mm.) |
2000(3000) |
2000(3000) |
|
Vertical (Mm.) |
1500 |
1500 |
|
Columna (Mm.) |
1200(2000) |
1200(2000) |
|
Recorrido Husillo (Mm.) |
550 |
550 |
|
Recorrido F (Mm.) |
_ |
_ |
|
Recorrido de Plato (Mm.) |
_ |
140 |
|
Rotación de Mesa B (Mm.) |
360º |
|
Avance X-Y-Z (Mm./min.) |
Ene-00 |
Ene-00 |
|
Avance W-U (Mm./min.) |
W:1-2000 |
W:1-2000 U:1-1000 |
|
Avance B (r/min.) |
0-1.5 |
0-1.5 |
|
Avance Rápido X-Y-Z (m/min.) |
9 |
9 |
|
Avance Rápido W-U (m/min.) |
2.4 |
2.4 |
|
Avance Rápido B (r/min.) |
2.5 |
2.5 |
|
Herramienta |
40 |
|
Tipo de Herramienta |
ISO 7:24 JT50 |
|
Estándar |
LD50D |
|
Potencia (Kw.) |
17/22.5 (continuo/30min) |
17/22.5 (continuo/30min) |
|
Precisión X-Y-Z (Mm.) |
±0.008/sobretodo(±0.005/sobretodo, opción de directa medida) |
|
Precisión B(4x90º) |
±7.5"(±2") |
|
Repetibilidad X-Y-Z (Mm.) |
±0.005(±0.0025 opción de directa medida) |
|
Repetibilidad B (4x90º) |
±2" |
|
Dimensiones (Mm.) |
5555 x 4155 x 4078 |
5555 x 4155 x 4078 |
|
Peso (Kg.) |
21050/25050 |
21050/25050 |
|
Control Numérico |
SIEMENS 840D (Fanuc Opcional) |
|
Potencia (Kva.) |
50 |
50 |
|

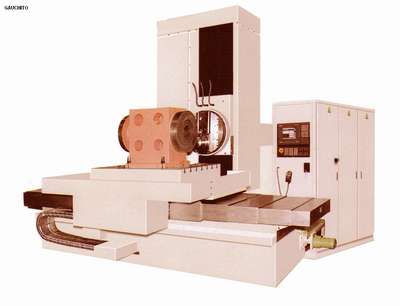

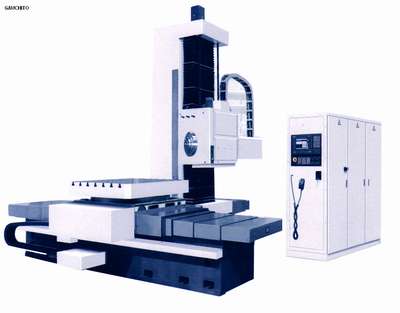

Características Técnicas |
130 |
160 |
130R |
|
Tamaño de la Mesa (Mm.) |
1400 x 1600 (1600 x 1800)(1800 x 2000)
(2000 x 2000) |
1600 x 1800(2000 x 2500) |
2000 x 2000 |
|
Peso sobre Mesa (Kg.) |
10000 |
1000 (20000) |
10000 |
|
T-Slot |
28 x 9 |
28 x 9 |
28 x 9 |
|
Diámetro de Husillo (Mm.) |
130 |
160 |
130 |
|
Cono de Husillo |
ISO 7:24 No.5 |
|
Velocidad de Husillo (r/min.) |
Oct-00 |
10-1500 |
Oct-00 |
|
Torque (NM.) |
2500 |
3500/4800 |
2500 |
|
Distancia entre Husillo y Mesa (Mm.) |
100-1700 |
100-2100 |
260-2260 |
|
Dist. Min. Entre husillo y final de mesa (Mm.) |
50 Husillo extendido |
50 Husillo Extendido |
1033 |
|
Transversal (Mm.) |
2000(3000) |
2500 (3000) |
2000(2500,3000) |
|
Vertical (Mm.) |
1600(2000) |
2000 (2500,3000) |
2000(2500) |
|
Columna (Mm.) |
1600(2000) |
2000(3000) |
2000(3000) |
|
Recorrido Husillo (Mm.) |
800 |
1000 |
700 |
|
Recorrido F (Mm.) |
_ |
_ |
_ |
|
Recorrido de Plato (Mm.) |
_ |
|
|
|
Rotación de Mesa B (Mm.) |
360º |
|
Avance X-Y-Z (Mm./min.) |
Ene-00 |
Ene-00 |
X, Y, Z: 1-600; Z:1-3000 |
|
Avance W-U (Mm./min.) |
W:1-3000 |
W:1-3000 |
W:1-3000 |
|
Avance B (r/min.) |
0-1 |
0-1 |
0-1 |
|
Avance Rápido X-Y-Z (m/min.) |
9 |
9 |
9 |
|
Avance Rápido W-U (m/min.) |
W:3 |
W:3 |
X, Z:9 Y:6 Z:3 W:3 |
|
Avance Rápido B (r/min.) |
1 |
1 |
1 |
|
Herramienta |
40 |
|
Tipo de Herramienta |
ISO 7:24 JT50 |
|
Estándar |
LD50D |
|
Potencia (Kw.) |
22/30 |
37/51 |
37/51 |
|
Precisión X-Y-Z (Mm.) |
±0.008/sobretodo(±0.005/sobretodo, opción de directa medida) |
|
Precisión B(4x90º) |
±7.5"(±2") |
|
Repetibilidad X-Y-Z (Mm.) |
±0.005(±0.0025 opción de directa medida) |
|
Repetibilidad B (4x90º) |
±2" |
|
Dimensiones (Mm.) |
6900 x 6300 x 4700 |
7555 x 7235 x 4919 (8000 x 7000 x 5000) |
7600 x 6300 x 5300 |
|
Peso (Kg.) |
35000/39000 |
38000 (41000) |
41000 |
|
Control Numérico |
SIEMENS 840D (Fanuc Opcional) |
|
Potencia (Kva.) |
70 |
70 |
70 |
