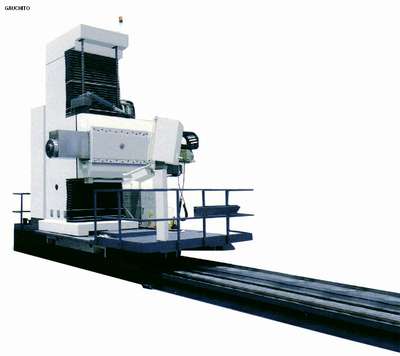

Características Técnicas
Características Técnicas |
110 |
130 |
160 |
Diámetro de husillo (Mm.) |
110 |
130 |
160 |
Cono de Husillo |
ISO 7:24 No.25 |
Diámetro de fresa de husillo (Mm.) |
_ |
221.44 |
260 |
Velocidad de Husillo (r/min.) |
Oct-00 |
Oct-00 |
10-1500 |
Torque Máximo (NM) |
1300 |
2800 |
3500 |
Área (Mm.) |
_ |
_ |
_ |
Recorrido columna X (Mm.) |
4000 (en pasos de 1000) |
Recorrido en Y (Mm.) |
1500 |
1600 |
2000(2500) |
Recorrido en Z (Mm.) |
_ |
_ |
_ |
Cabezal A |
_ |
_ |
_ |
Cabezal B |
_ |
_ |
_ |
Recorrido de Husillo (Mm.) |
550 |
800 |
1000 |
Potencia de Motor (Kw.) |
17/22.5 |
37/51 |
37/51 |
Corte (Mm./min.) |
X, Y:1-6000 |
X, Y:1-6000 |
X, Y:1-6000 |
Avance (r/min.) |
W:1-2000 |
W:1-3000 |
W:1-3000 |
Avance Rápido (m/min.) |
X, Y:9 W:2.4 |
X, Y:8 W:3 |
X, Y:9 W:3 |
Herramienta |
40 |
40 |
40 |
Especificación Shank |
ISO 7:24 JT50 |
Pin Estándar |
LD50D |
Posicionamiento X, Y, Z, W (Mm.) |
X:0.032 - Y, W:0.02 |
X:0.035/1000 - Y, Z:0.026 W:0.02 |
X:0.032/1000 - Y, Z:0.026 W:0.02 |
Posicionamiento A.B (seg.) |
_ |
_ |
_ |
Repetitibilidad X, Y, Z, W (Mm.) |
X:0.025/1000 - Y, W:0.026 |
X:0.025/1000 - Y:0.020 W:0.018 |
X:0.025/1000 - Y:0.020 W: 0.018 |
Repetitibilidad A. B. (seg.) |
_ |
_ |
_ |
Dimensiones (Mm.) |
8000 x 2993 x 4500 |
8600 x 4490 x 4830 |
9300 x 5500 x 5600 |
Peso (Kg.) |
28000 |
34000 |
42000 |
Potencia Total (Kva.) |
50 |
70 |
85 |
CNC |
SIEMENS 840D (Fanuc Opcional) |

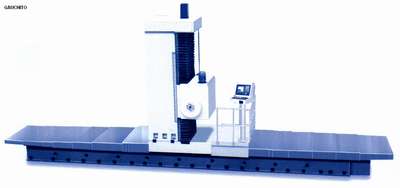

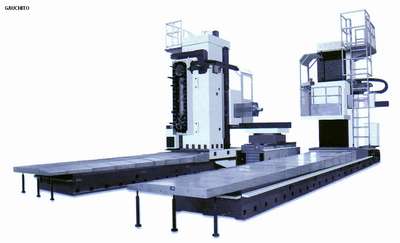

Características Técnicas |
130R |
160R |
3043 |
3043S |
Diámetro de husillo (Mm.) |
130 |
160 |
_ |
_ |
Cono de Husillo |
ISO 7:24 No.25 |
Diámetro de fresa de husillo (Mm.) |
221.44 |
260 |
_ |
_ |
Velocidad de Husillo (r/min.) |
10-1500 |
10-1000 |
Oct-00 |
Oct-00 |
Torque Máximo (NM) |
2500 |
3000 |
813 |
813 |
Área (Mm.) |
480 x 480 |
480 x 480 |
300 x 430 |
300 x 430 |
Recorrido columna X (Mm.) |
4000 (en pasos de 1000) |
Recorrido en Y (Mm.) |
2000(2500,3000) |
2000(2500,3000) |
1500 |
1500 |
Recorrido en Z (Mm.) |
700 |
700 |
1000 |
1000 |
Cabezal A |
_ |
_ |
_ |
±15º |
Cabezal B |
_ |
_ |
_ |
±12º |
Recorrido de Husillo (Mm.) |
700 |
700 |
_ |
_ |
Potencia de Motor (Kw.) |
37/51 |
37/51 |
22/30 |
22/30 |
Corte (Mm./min.) |
X, Y:1-6000 |
X, Y:1-6000 |
X:1-2000 Y:1-6000 Z:1-300 |
X:1-2000 Y:1-6000 Z:1-3000 |
Avance (r/min.) |
Z, W:1-3000 |
Z, W:1-3000 |
_ |
A, B:0-1.5 |
Avance Rápido (m/min.) |
X, Y:6 Z, W:3 |
X, Y:6 Z, W:3 |
X, Y:10 Z:3.5 |
X, Y:10 Z:3.5 |
Herramienta |
40 |
_ |
_ |
_ |
Especificación Shank |
ISO 7:24 JT50 |
Pin Estándar |
LD50D |
Posicionamiento X, Y, Z, W (Mm.) |
X:0.026/1000 - Y, W:0.03 |
X:0.026/1000 - Y, W:0.026 |
X:±0.015/4000 Y, Z:±0.01 |
X:±0.015/4000 Y, Z:±0.01 |
Posicionamiento A.B (seg.) |
_ |
_ |
_ |
±10" |
Repetitibilidad X, Y, Z, W (Mm.) |
0.013/1000 |
X, Y, Z, W:0.015 |
X:±0.008 Y, Z:0.005 |
X:±0.008 Y, Z:±0.005 |
Repetitibilidad A. B. (seg.) |
_ |
_ |
_ |
±5" |
Dimensiones (Mm.) |
8400 x 3200 x 5600 |
9000 x 3200 x 5600 |
7800 x 3500 x 4558 |
7800 x 3500 x 4558 |
Peso (Kg.) |
31500/34500 |
37000 |
28000 |
28000 |
Potencia Total (Kva.) |
85 |
85 |
50 |
50 |
CNC |
SIEMENS 840D (Fanuc Opcional) |
|
