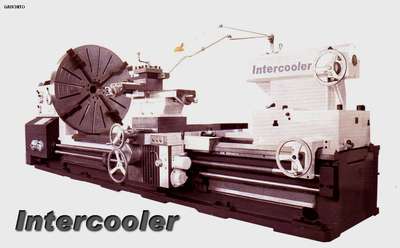

TORNOS INTERCOOLER
- Bancada de 600 Mm. De ancho (u opción 550 Mm.).
- Posibilidad de bancada en una sola pieza para mayor
rigidez.
- Bancada templada por inducción de alta dureza Brinell.
- El torno mas vendido en el mundo en su tipo.
|
Características Técnicas |
Intercooler W 630 |
Intercooler W 800 |
Intercooler W 930 |
Intercooler W 1100 |
Intercooler W 1000/1250 |
|
Diam. Máx. sobre bancada |
630 Mm. |
800 Mm. |
930 Mm. |
1100 Mm. |
1000/1250 Mm. |
|
Diam. Máx. sobre carro |
350 Mm. |
480 Mm. |
650 Mm. |
800 Mm. |
610/865 Mm. |
|
Máx. Largo de Pieza a trabajar |
750, 1500, 2000, 3000 -15000 Mm. |
1500, 3000, 4000, 3000 - 15000 Mm. |
1500, 2000, 3000 - 15000 Mm. |
1500, 3000, 4000, 3000 - 15000 Mm. |
1500, 3000, 5000-15000 Mm. |
|
Diam. Máx. sin puente |
800/300 Mm. |
1000/310 Mm. |
1100/300 Mm. |
1300/ 310 Mm. |
|
|
Agujero y Tipo de husillo |
Ø 104 Mm., D11 (B Series) Ø 130; D11 (C series) |
Ø104mm; D11 / Ø130 : D11 (C Series) |
Ø130mm |
|
Cono de Husillo |
Ø 120 Mm. (B series), Ø 140 Mm. (C series); Mores 5 |
Ø120; No. 5 / Ø140 (C Series) |
Ø140mm |
|
Pasos de Veloc. De husillo |
18 |
18 |
18 |
18 |
21 |
|
Rango de Veloc. De Husillo |
7.5 - 1000 (B series) 8.5-800 (C series) r/min. |
5.4-720 r/min. |
6-800 (B series) 8.8-800 (C series) r/min. |
5.4-720 r/min. |
2-200 (50Hz) / 3.15-315(60Hz) r/min. |
|
Pasos de Avance Long. |
64 |
64 |
64 |
64 |
56 |
|
Rango de Avance Long. |
0.05 - 24.3 Mm./r. |
0.06-24.3 Mm./r. |
0.05-24.3 Mm./r |
0.05-24.3 Mm./r |
0.1-12 Mm./r |
|
Avance transversal |
01-Feb |
01-Feb |
01-Feb |
01-Feb |
01-Feb |
|
Paso de tornillo Patrón |
12 Mm. |
12 Mm. |
12 Mm. |
12 Mm. |
12mm |
|
Paso Rosca Métrica |
50, 1-240 Mm. |
50, 1-240 Mm. |
50, 1-240 Mm. |
50, 1-240mm |
44; 1-120 Mm. |
|
Paso Rosca Pulgada |
26, 14-1 t.p.i |
26, 14-1 t.p.i |
26, 14-1 t.p.i |
26; 14-1 t.p.i |
31; 24-1/4 t.p.i. |
|
Paso Rosca Módulo |
53, 0.5-120 Mm. |
53, 0.5-120 Mm. |
53, 0.5-120 Mm. |
53; 0.5-120 Mm. |
45; 0.5-60 Mm. |
|
Paso Diametral (Pitch) |
24, 28-1 DP |
24, 28-1 DP |
24, 28-1 DP |
24; 28-1 DP |
38; 1/2-56 DP |
|
Recorrido Transversal |
315 Mm. |
500 Mm. |
500 Mm. |
500 Mm. |
520 Mm. |
|
Recorrido del Charriot |
200 Mm. |
200 Mm. |
200 Mm. |
200 Mm. |
300 Mm. |
|
Recorrido de la contrapunta |
250 Mm. |
250 Mm. |
250 Mm. |
250 Mm. |
300 Mm. |
|
Cono de la Contrapunta |
Morse No. 5 |
Morse No. 5 |
Morse No. 5 |
Morse No. 5 |
Morse No. 6 |
|
Motor Principal |
11 KW. |
11 o 15 (opcional) KW. |
11 KW. |
11 o 15 (opcional) KW |
22 KW |
|
Ancho de Bancada |
550 Mm. |
600 Mm. |
550 Mm. |
600 Mm. |
755 Mm. |
|
Dureza de templado de bancada |
RC 52 |
RC 52 |
RC 52 |
RC52 |
RC52 |
|
Peso Máx. de la pieza a trabajar |
2000 KG |
2000 KG |
2000 KG |
2000 KG |
6000 KG |
|
Diam. De pínola de contrapunta |
100 Mm. |
100 Mm. |
100 Mm. |
100 |
160 |
|
ACCESORIOS INCLUIDOS |
|
PLATO PLANO |
|
PLATO DE 3 MORDAZAS |
|
PLATO DE 4 MORDAZAS |
|
PUNTOS FIJOS |
|
CAJA DE HERRAMIENTAS |
|
