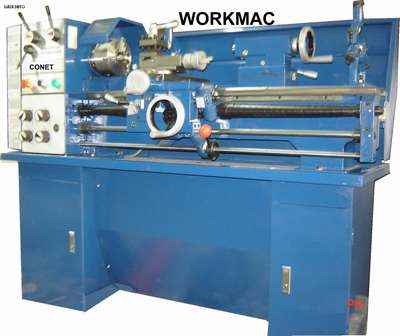

- Guías templadas por inducción de bancada y con rectificación de precisión. Husillo pral. taladro Ø38mm, con alojamiento camlock D1-4, guiado por medio de dos rodamientos de rod. cónicos de precisión.
- Cabezal móvil ± 5mm para torneado cónico orientable.
- Carro superior en ± 45º orientable.
- Motor de accionamiento principal (1,1 kW)
- Guías ajustables mediante reglas en cuña.
- Bancada de fundición gris, con fuertes nervios.
- Reloj de rosca. Lunetas fija y móvil.
- Caja en baño de aceite.
- Caja de roscar cerrada en baño de aceite.
- Escote desmontable de bancada.
- Máquina utilizada para apoyo en reparaciones de todo
tipo, para talleres de mantenimiento en empresas no metalúrgicas, talleres de
competición.
|
CARACTERISTICAS |
CONET |
|
Volteo |
305mm |
|
Sobre carro |
178mm |
|
VOLTEO SIN ESCOTE |
440mm |
|
Largo entre puntas |
914mm |
|
Largo de giro |
760mm |
|
Agujero entre husillos |
38mm |
|
Husillo |
M.T.Nº5 |
|
Velocidad |
60-1810 rpm |
|
CONO CONTRAPUNTA |
M.T.Nº3 |
|
Hilos métricos |
0.2-4.5 mm |
|
Pitches |
8 T.P.I. |
|
AVANCE longitudinales |
0.028-0.791 mm/rev |
|
AVANCE transversales |
0.010-0.268 mm/rev |
|
Deslizamiento transversal |
175mm |
|
Deslizamiento |
95mm |
|
Largo de PINOLA |
100mm |
|
Motor |
380 v/220v |
|
Voltage |
380 / 200 v |
|
Dimensiones |
1700x750x1270 |
|
Peso |
580 KG |
|
Empaquetado |
1680x760x1540mm |
|
CÓDIGOS: |
W300400 |
|
