- Cuerpo reforzado extra,
- Con colizas
rectangulares en todas sus partes

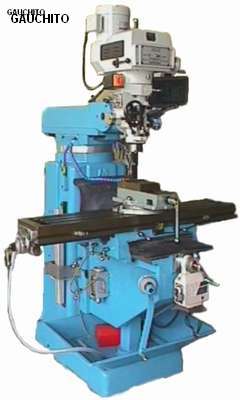

MAQUINA 4 PRO V MESA DE 254 X 1370,
- CON REGLAS DIGITALES EN LOS TRES EJES PROGRAMABLES,
- COLIZAS REFORZADAS
RECTANGULARES.
- MORZA DE PRECISIÓN,
- BOMBA,
- TABLERO ELÉCTRICO,
- AVANCE EN LOS EJES
- X E Y, VELOCIDAD 5400 RPM de husillo
- ENTREGA INMEDIATA

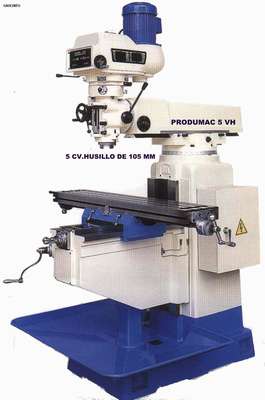

MAQUINA 5 PRO V MESA DE 254 X 1370,
- CON REGLAS DIGITALES EN LOS TRES EJES
PROGRAMABLES
- COLIZAS REFORZADAS RECTANGULARES.
- MORZA DE PRECISIÓN,
- BOMBA,
- TABLERO ELÉCTRICO,
- AVANCE EN LOS EJES
- X E Y ,VELOCIDAD 5400 RPM de husillo
- ENTREGA INMEDIATA
CONSTRUIDAS EN MEHANITE FC 30,
ANÁLISIS DE LA ESTRUCTURA POR
:
-
LÍNEAS DE
INFLUENCIA GRAN RIGIDEZ TORSIONAL, MÍNIMA VIBRACIÓN
-
POR POSEER NERVADURAS
DIMENSIONALES QUE ESTRUCTURAN EL CUERPO.
-

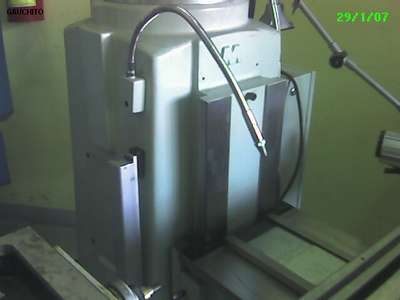

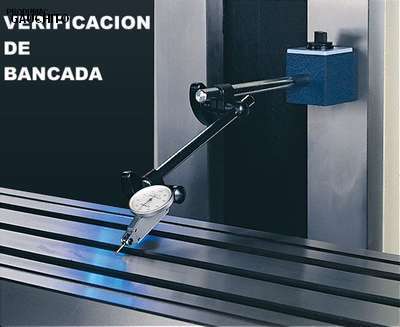

COLIZAS Y BANCADAS
RECTANGULARES EN TODOS LOS EJES
-
TEMPLADAS DUREZA R C 50 Y RECTIFICADAS.
-
ALTA PRECISIÓN EN SUS
MOVIMIENTOS, 4200 RPM DE VELOCIDAD
-
MÁXIMA DE HUSILLO !!
-
OPCIÓN CON INVERTER 5200 RPM VELOCIDAD VARIABLE
- CUERPO DE FRESADORA DE MAYOR PESO PARA ASEGURAR
MÁXIMA ESTABILIDAD DIMENSIONAL A CUALQUIER TEMPERATURA.
- POSIBILIDAD DE CABEZAL CON POLEAS, VELOCIDAD
VARIABLE MECÁNICA O VARIADOR DE VELOCIDAD ELECTRÓNICO.
- MECANISMOS DISEÑADOS PARA
MÍNIMO MANTENIMIENTO
Y DISMINUIR LA POSIBILIDAD DE ROTURA.
- CLAMPS DE
FIJACIÓN EXTRA
REFORZADOS PARA ASEGURAR LA FIJACIÓN DE LA MESA Y DISMINUIR VIBRACIÓN.
| ITEM |
3PROW |
4PROW |
5PROW |
6PROW |
| Código |
F-100013000 |
F-10001400 |
F-100015000 |
F-100016000 |
| Dimensiones de la mesa |
254 x 1270 mm |
254 x 1372 mm |
254 X 1372 mm |
1500 x 300 |
| Carga máxima de la mesa |
350 kg |
350 kg |
450kg |
500 kg |
| Recorrido (X x Y x Z) |
914 x 406 x 406mm |
914/1016 x 445 x 445mm |
914/1016 x 445 x 445mm |
875 x 400(350) x 445mm |
| Recorrido del husillo |
127mm |
127mm |
127mm |
127mm |
| Diámetro del husillo |
85.725mm |
85.725mm |
100mm |
105mm |
| Motor del husillo |
3 CV opc. 5 CV |
3 CV opc. 5 CV |
5 CV |
5 CV / opc 7,5 CV |
| Cono del husillo |
ISO 30 / ISO 40 |
ISO 30 / ISO 40 |
ISO 40 |
ISO 40 |
| 60 - 4200 (vel. Variable) |
60 - 4400 |
60 - 4400 |
60 - 4400 |
|
| Dimensiones Largo |
1720mm |
1720mm |
1720mm |
1720mm |
| Dimensiones ancho |
1640mm |
1640mm |
1510mm |
1510mm |
| Dimensiones Alto |
2150mm |
2290mm |
2240mm |
2240mm |
| Peso Aprox. |
1280 kg |
1550 kg |
1850kg |
2010 kg |
| ACCESORIOS OPCIONALES |
|

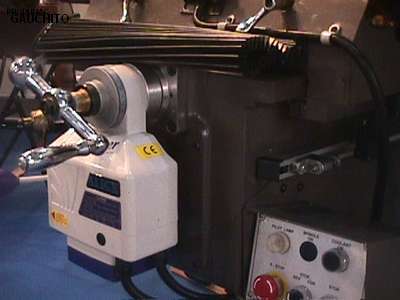

| Avance automático de cada eje x,y,z 250, con limites de carrera |
|
| Avance automático extra torque de cada eje 1cv |
|
| Cabezal horizontal con eje portafresa ISO30 |
|
| Cabezal horizontal con eje portafresa ISO40 |
|
| Mordaza de precisión de 130 mm |
|
| Mordaza de precisión de 150 mm |
|
| Mordaza de precisión de 200 mm |
|
| Mesa rotatoria horizontal/vertical 200mm |
|
| Mesa rotatoria horizontal/vertical 250mm |
|
| Mesa rotatoria horizontal/vertical 300mm |
|
| Juego de pinzas y portapinza de 3 a 25mm ISO 30 |
|
| Juego de pinzas y portapinza de 3 a 25mm ISO 40 |
|
| Divisor de dientes semi universal |
|
| Divisor de dientes universal |
|
| Cabezal alesador de precisión |
|
| Juego de sujetadores |
|
| Lámpara halógena |
|
| Mordaza inclinable basculante y base giratoria 150 mm |
|
| Mordaza inclinable en 3 d ,basculante en x e y,150 mm |
|
| Reglas digitales y visualizador 2 ejes |
|
| Reglas digitales y visualizador 3 ejes |
|
| CNC KIT para convertir fresadoras PRO-V. Tornillos de bolas recirculantes x,y , z (cabezal) con soportes de motor, poleas dentadas y adaptación, limites de carrera. |
|
| Soporte para elevar altura (aro) del cabezal a la mesa |
|
| Mesa de 1370 de largo para PRO V 3,5,6. |
|
| Variador electrónico de velocidad |
|
| Sistema neumático tirador para cambio rápido de fresa |
|
| Bandeja inferior para viruta |
|
|
